Topologi Jaringan FTTH (Fiber To The Home)

Dalam struktur FTTH (Fiber to the Home), dua topologi yang paling umum digunakan adalah point-to-multipoint, sering digabungkan dengan teknologi Passive Optical Network (PON), dan point-to-point, yang biasanya menggunakan teknologi transmisi Ethernet.

Jaringan Optik Aktif dan Pasif di FTTH

Untuk memahami topologi jaringan FTTH, pertama-tama kita harus memahami jaringan optik aktif dan pasif. Dalam topologi jaringan FTTH, topologi point-to-point menyediakan serat terpisah antara POP dan pelanggan. Setiap peserta memiliki koneksi langsung ke serat mereka sendiri.

Dalam topologi jaringan FTTH, sebagian besar instalasi topologi point-to-point yang ada menggunakan Ethernet, yang dapat digabungkan dengan metode transportasi lain untuk aplikasi bisnis (misalnya Fibre Channel, SDH/SONET). Jenis topologi ini juga dapat mencakup teknologi PON dengan menempatkan pembagi optik pasif di node akses. Topologi point-to-multipoint digunakan bersama dengan pembagi optik pasif di lapangan. Dengan teknologi PON standar, GPON kini berada di garis depan EPO di seluruh dunia. Paling populer di Asia – menggunakan protokol multicast time-division untuk mengontrol akses banyak pelanggan ke umpan serat umum.

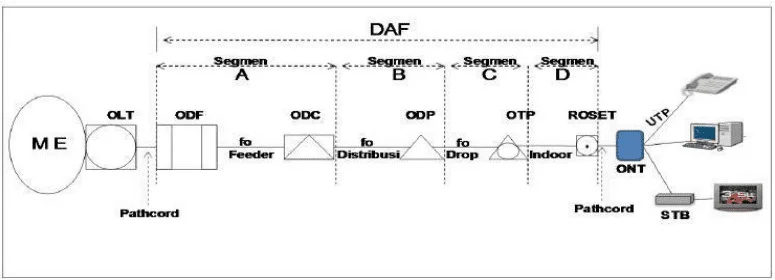

Teknologi Active Ethernet juga dapat digunakan untuk merutekan pelanggan dari point ke multipoint. Topologi yang membutuhkan penempatan bidang switch Ethernet. Untuk pemahaman yang lebih baik, saya ingin menyebutkan jaringan optik pasif dan aktif dengan bantuan gambar.

Point to Point (P2P) Topologi Jaringan

Topologi jaringan point-to-point, juga dikenal sebagai fiber, didedikasikan untuk setiap pengguna. Menggunakan satu serat dan satu laser per pengguna disebut jaringan point-to-point. Serat khusus diakhiri ke pelanggan dan perangkat aktif di kantor pusat (CO) operator telekomunikasi. Garis serat N mengacu pada transceiver 2N.

Ini adalah hub distribusi terpusat di mana hub ditempatkan di tengah dan serat terhubung langsung ke pelanggan. Semua pekerjaan dilakukan hanya di bursa dan di klien.

Keunggulan Topologi Jaringan Point-to-Point

Blow disebutkan adalah kelebihan dari topologi jaringan Point-to-Point.

• Perencanaan & desain jaringan yang sederhana
• Jangkauan optik maksimum ke pelanggan.
• Memberikan pemanfaatan bandwidth maksimum, PLT efisiensi tinggi

Karena setiap rumah/bisnis secara langsung terhubung ke Fiber Distribution Hub (FDH), tidak akan ada port yang tidak terpakai di kartu OLT atau dan efisiensi 100% tercapai. Hal ini memungkinkan distribusi fisik yang lebih luas dari port OLT.

• Kemampuan Pengujian Jaringan: Salah satu manfaat pendekatan splitter terpusat adalah kemampuannya untuk menyediakan akses pengujian dan pemecahan masalah yang mudah. Manfaat lain dari satu lokasi pusat adalah mudah diakses oleh teknisi pemeliharaan yang dihadapkan pada tugas-tugas seperti lokasi putus kabel atau menangani masalah tikungan makro serat.
• Fleksibilitas: Kabinet Fiber splitter (FDH) terpusat juga akan menciptakan fleksibilitas yang lebih besar dalam jaringan distribusi.

Kemampuan peningkatan bandwidth di masa depan:

(a) Pilihan yang lebih baik dalam pertumbuhan yang tidak pasti

(b) Pilihan yang lebih baik dalam pangsa pasar yang tidak dapat diprediksi.

(c) Dapat juga dikatakan bahwa opsi yang lebih baik pada tingkat penerimaan atau pangsa pasar yang rendah.

Kekurangan Topologi Jaringan Point-to-Point

• Membutuhkan sejumlah besar serat dalam pertukaran.
• Meningkatkan jumlah sub-saluran & pekerjaan sipil.
• Mahal, karena kabel & pekerjaan sipil.
• Tidak fleksibel terkait perawatan.

Topologi Jaringan Point to Multi Point

Point to Multi point umumnya dikenal sebagai serat tunggal yang digunakan oleh 2 atau 64 pengguna. Dalam sistem PON, serat optik dirancang untuk dibagikan antara 2 hingga 128 pengguna, tergantung pada ketersediaan splitter.

PON Point to Multiple point akan memiliki jangkauan fiber yang lebih sedikit daripada jaringan Point-to-point, yang tidak menggunakan splitter. Kami sudah sekeluarga yang biasanya PON mampu menjangkau pelanggan hingga 20 kilometer (km) dari OLT yang akan mencakup sebagian besar penduduk. Garis serat-N menyiratkan ke N + 1 Transceiver.

Topologi Titik Konvergensi Lokal: Di mana setiap serat yang terhubung ke port OLT meninggalkan kantor pusat kemudian dipisahkan satu kali, biasanya dalam FDT, sebelum didistribusikan ke pelanggan. Topologi ini menyederhanakan perencanaan, pemasangan & pemeliharaan jaringan.

Keunggulan Topologi Jaringan Point to Multi Point

• Point to multi-point (di GPON) adalah CAPEX yang paling efisien
• Hunian saluran lebih rendah dengan lebih sedikit serat
• Menghemat OPEX di Kantor Pusat
• Tidak ada batasan yang dapat diperkirakan tentang lebar pita yang tersedia
• Pemanfaatan splitter yang lebih tinggi.
• Sederhanakan pemeliharaan dengan menyediakan lokasi pengujian jaringan eksternal.
• Manajemen pelanggan yang mudah di FDT. (penyebaran serat sesuai permintaan).
• Pemecahan masalah dilakukan dari satu titik.
• Pengukuran kerugian keseluruhan yang lebih baik dibandingkan dengan distribusi bertingkat.
• Membutuhkan lebih sedikit perangkat optik di lapangan, sehingga meminimalkan kemungkinan pemadaman jaringan.

Topologi Jaringan Terdistribusi

Dalam topologi ini, sinyal dipecah lebih dari satu kali sebelum sampai ke pelanggan. Pemisahan dilakukan di bursa, FDT, FAT, manhole/handhole; atau di dalam gedung. Cocok untuk aplikasi dalam rasio penerimaan tinggi yang terjamin & di daerah pedesaan.

Pemisah Bertingkat dan Terdistribusi dapat dianggap sebagai opsi:

(a) Jika ramalan akurat dan area terpelihara dengan baik seperti bangunan dan kompleks bangunan dll. (jaringan saluran bebas debu dan bersih)..

(b) Penyedia layanan khusus komunitas atau pengembangan.

Keuntungan Topologi Jaringan Point-to-Multi Point

• Perluas jangkauan pelanggan.
• Kemampuan upgrade jaringan yang mudah.
• Tunda biaya splitter hilir jika diperlukan.
• Kurangi pengelolaan serat di bursa.
• Pemanfaatan serat optik lebih efektif.
• Komponen OSP yang lebih kecil digunakan untuk pembagi rumah
• Splitter 1:16 dan 1:32, dapat digunakan untuk memusatkan lalu lintas & mengurangi persyaratan port GPON.

Inilah penjelasan singkat untuk Jaringan FTTH (Fiber to the Home). Yuk kenalan lebih jauh dengan program studi S1 Teknik Telekomunikasi dan kunjungi laman website official ITTelkom Jakarta ya!

Ditulis oleh Dzul Rahman
